Installations sous-divisées
La sous-division de conduits ou de conduits vides plus grands doit être envisagée dans les situations où le nombre de conduits/conduits supplémentaires est limité pour répondre à l’expansion actuelle ou future de la fibre optique, ou lorsqu’il peut exister des problèmes d’autorisation spécifiques concernant la capacité de fibre optique supplémentaire.

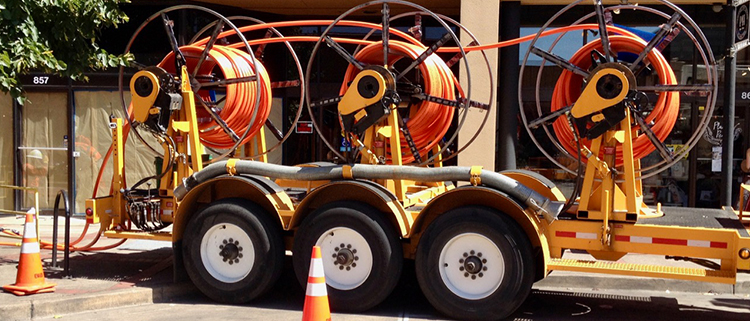

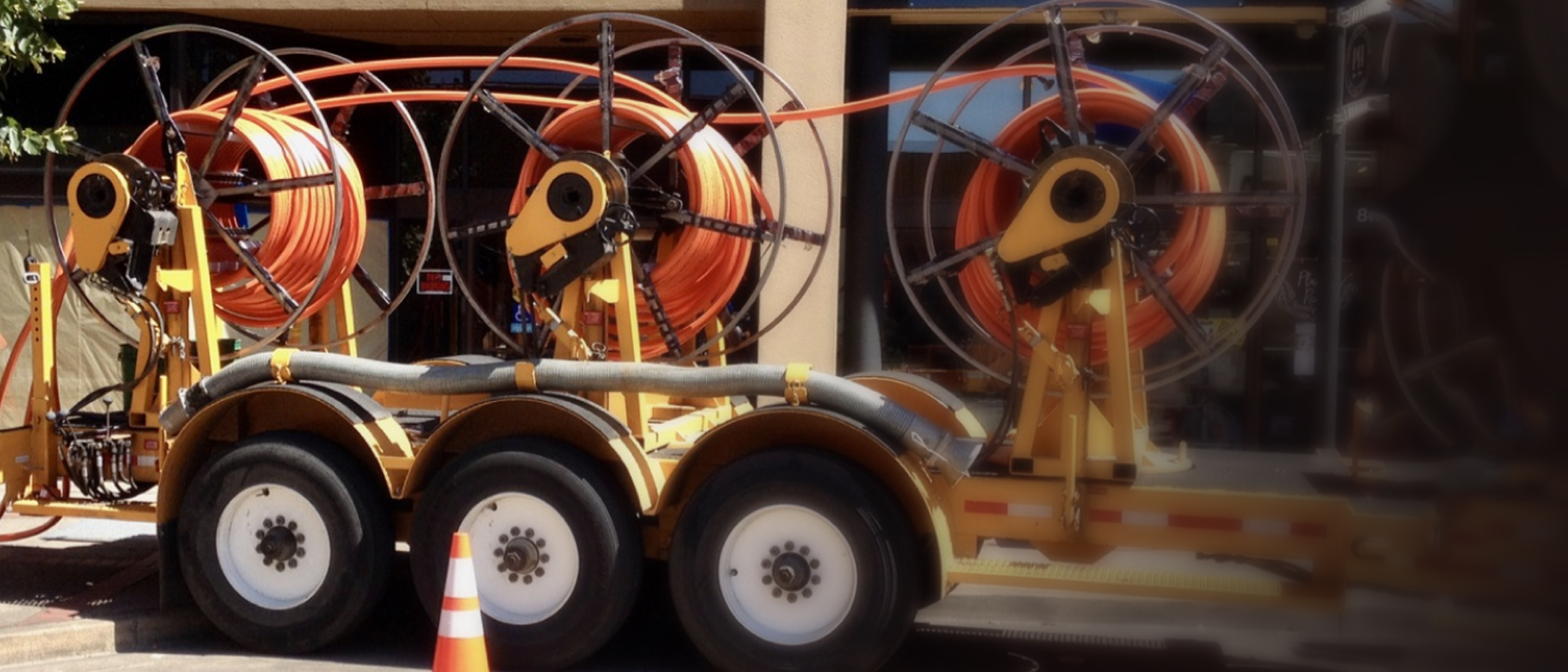

MATÉRIEL PERMETTANT DE TIRER DES CONDUITS EN PEHD SUPPLÉMENTAIRES
Il est essentiel d’utiliser les outils de tirage appropriés et de ne pas dépasser la capacité de tirage maximale des conduits à installer. L’utilisation d’émerillons, fixés à chaque canal et à la ligne de tirage du câble, et d’élingues (brides) échelonnées est nécessaire pour obtenir un espace de tirage maximal du conduit et réduire ou éliminer la torsion des canaux multiples lors du placement. Des anneaux de traction filetés ou des poignées en treillis métallique sont fixés aux conduits. Lorsque l’on place simultanément des conduits de différentes tailles, la tension de traction maximale est limitée au modèle dont la tension de traction maximale publiée est la plus faible.

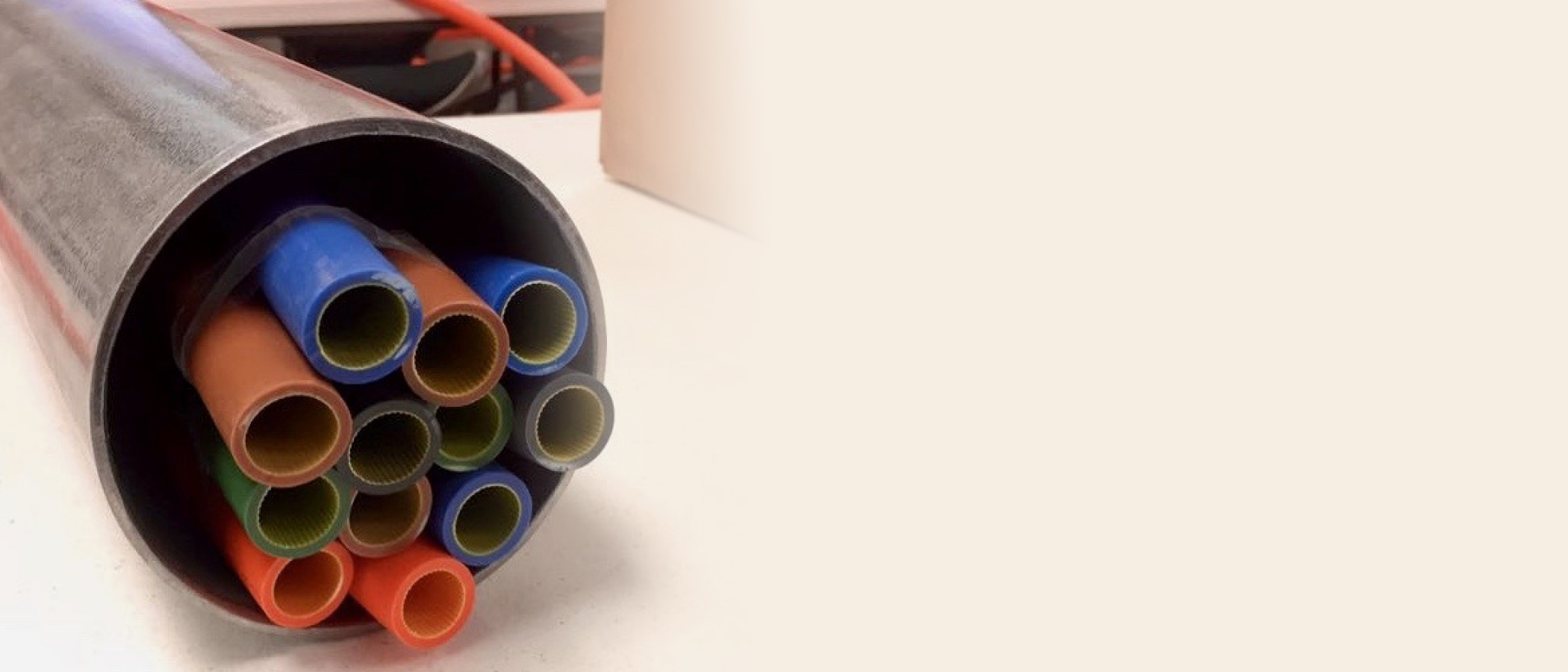

PLACEMENT D’UN MICRODUCT POUR SOUS-DIVISER DES CONDUITS
Pour sous-diviser des conduits en PEHD (qui possèdent généralement un DI de 1 à 2 po), les MicroDucts individuels peuvent être tirés ou projetés par jet d’air dans le conduit vide. Utilisez des lubrifiants de traction ou de projection appropriés pour de meilleurs résultats d’installation.

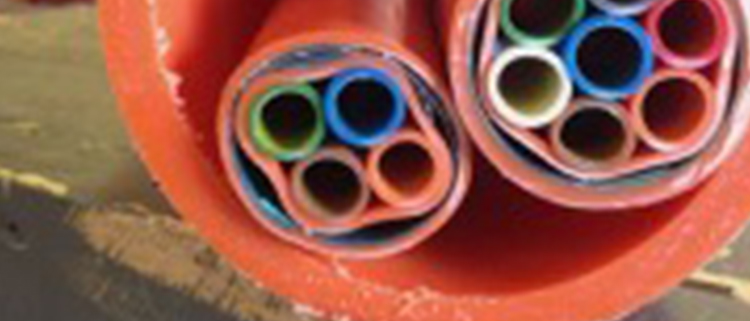

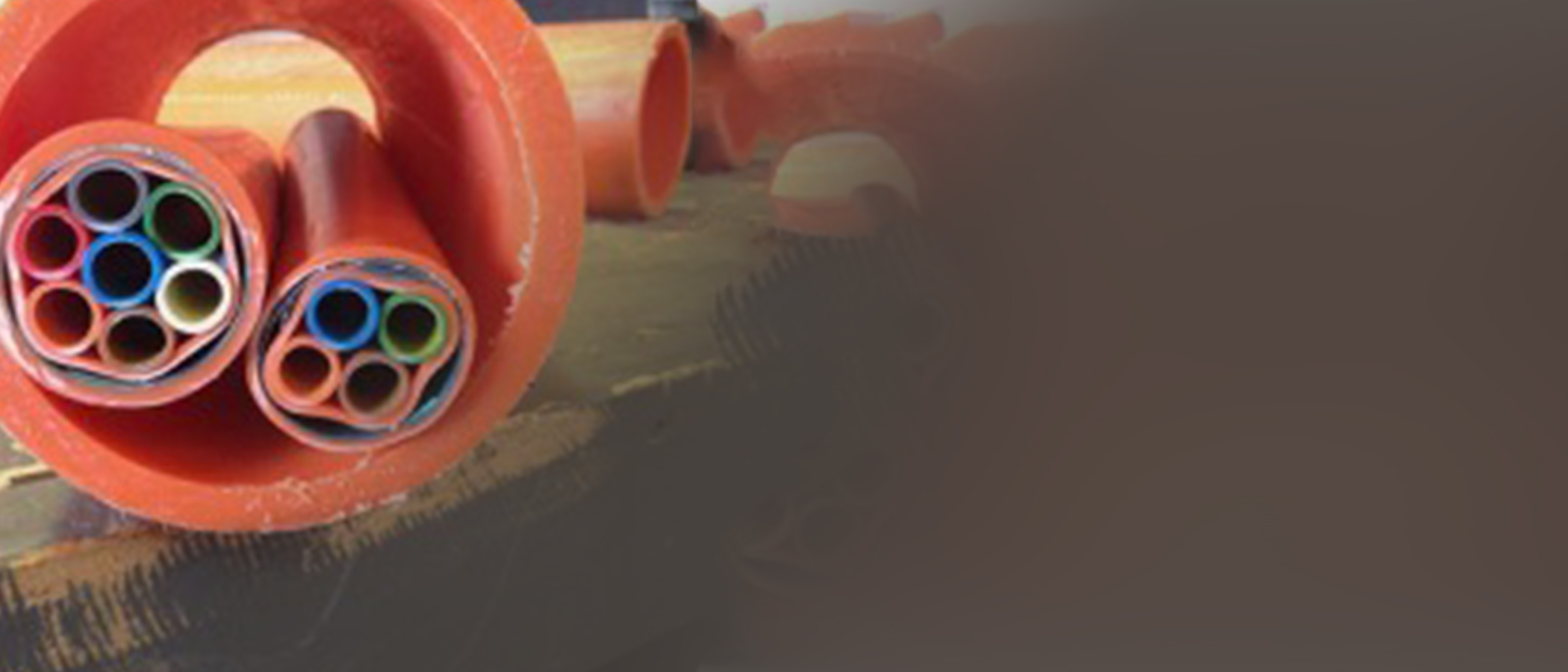

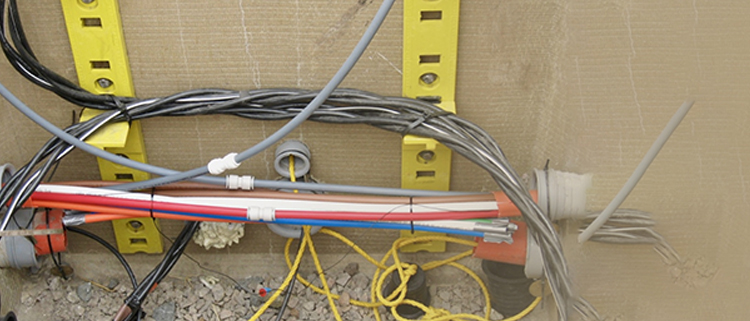

Pour les conduits plus grands, l’utilisation de FuturePath est plus pratique. Des faisceaux FuturePath simples ou multiples dans des configurations avec un nombre de tubes similaire ou différent peuvent être tirés en utilisant du matériel de traction conventionnel, notamment des pivots, des poignées en treillis métallique et des élingues échelonnées. Après le placement, utilisez des coupleurs à emboîtement transparents pour joindre les MicroDucts à tous les emplacements d’accès.
