Micro-Trenching

Ein modernes Verlegeverfahren ist der Einsatz einer speziellen Fräsmaschine, die sehr schmale Gräben bzw. Fugen in den Boden fräst, in denen Mikrorohre einzeln oder als Rohrverband verlegt werden können. DuraMulti / FuturePath Flex kommt mit sehr schmalen Gräben aus.

Weitere Informationen zum Thema Micro-Trenching: Dura-Lines Technology Summit 2019: Micro-Trenching.

EINSATZGEBIETE

Smart Cities

Fiber to the Home

Cellular / DAS

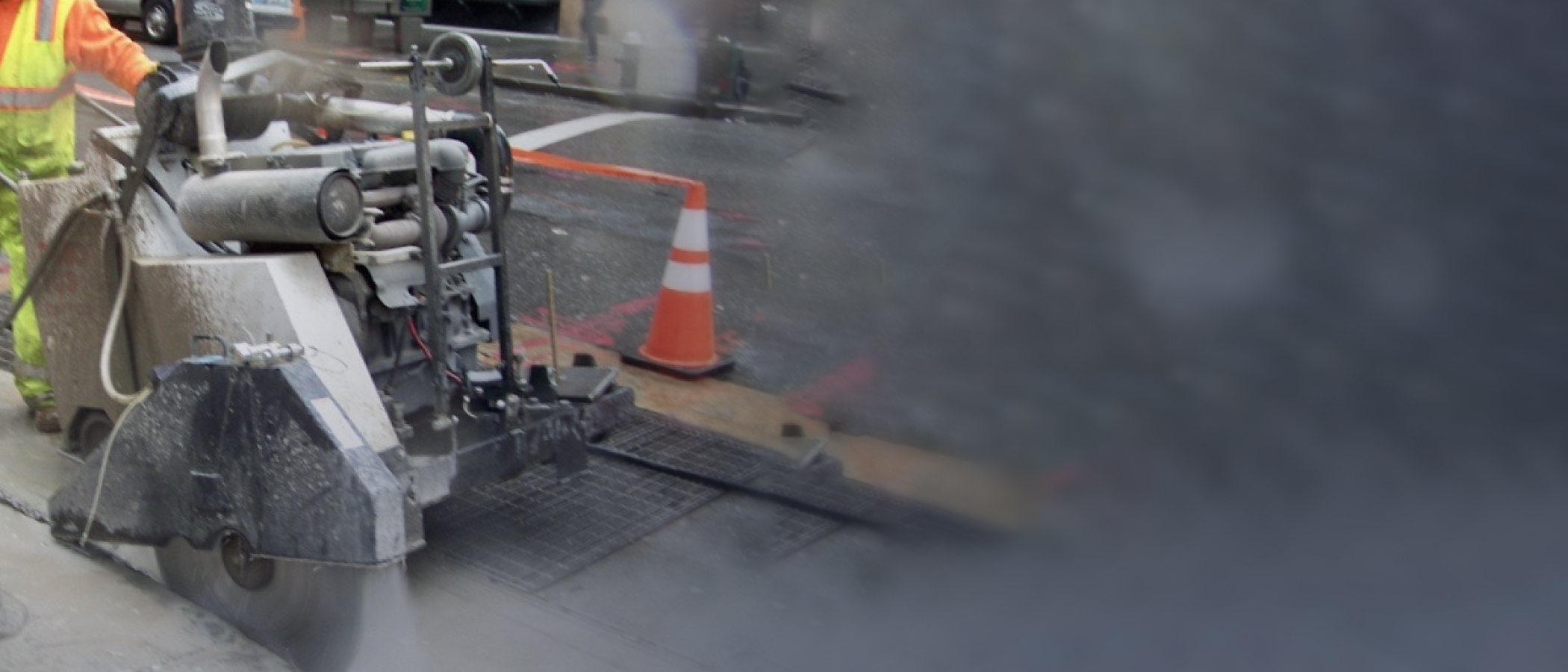

BAU EINES MIKROGRABENS

Der Graben wird meist mit einer speziellen Fräse für eine Schnittbreite von etwa 2,5 bis 12,5 Zentimetern bei unterschiedlicher Tiefe gefräst. In der Regel sind es 50 cm oder weniger. Diese Methode ist für Beton- und Asphaltdecken einsetzbar.

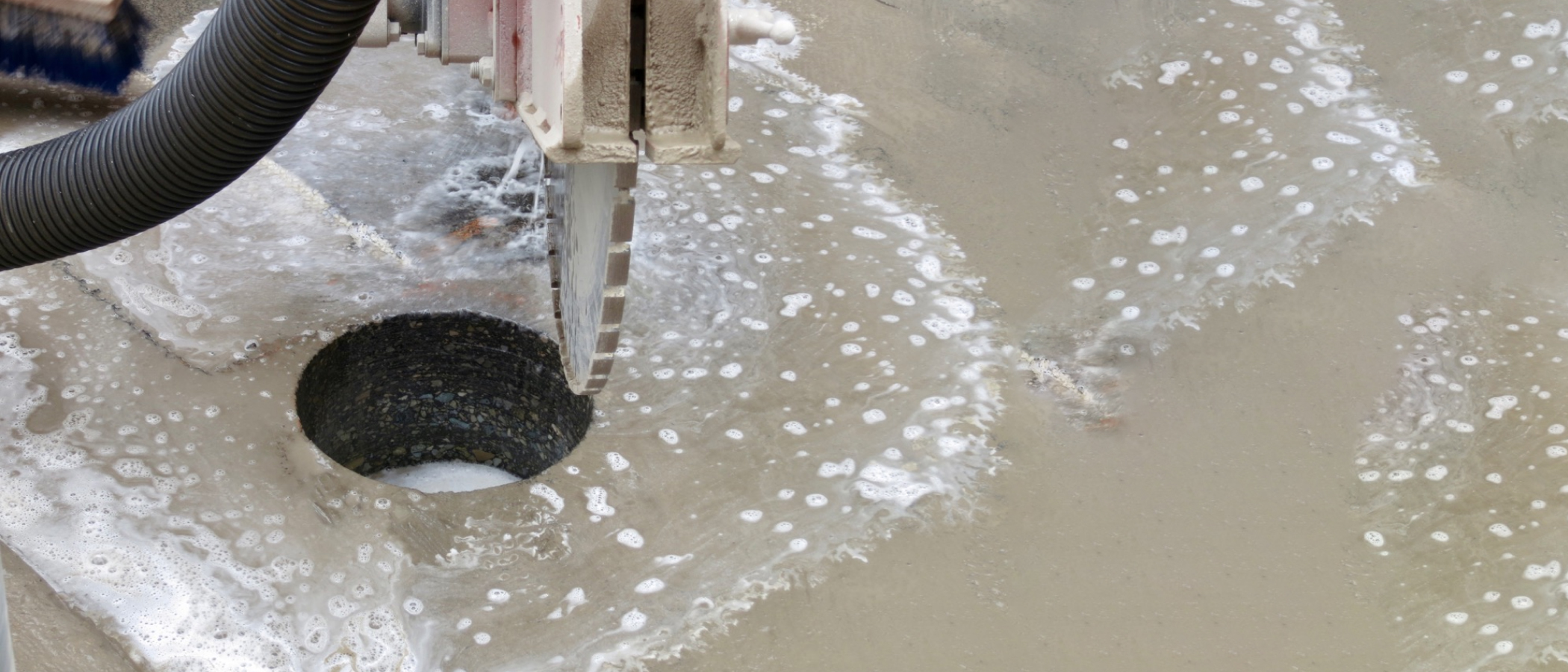

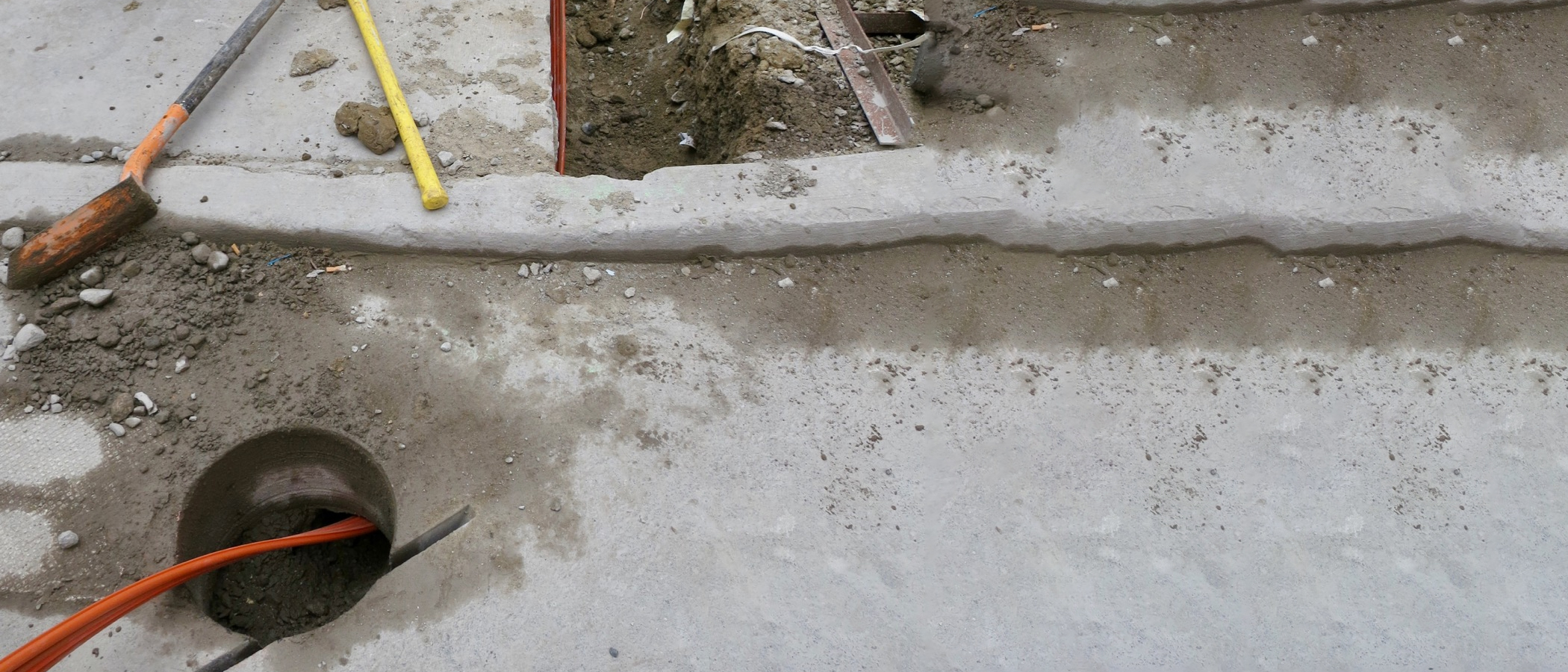

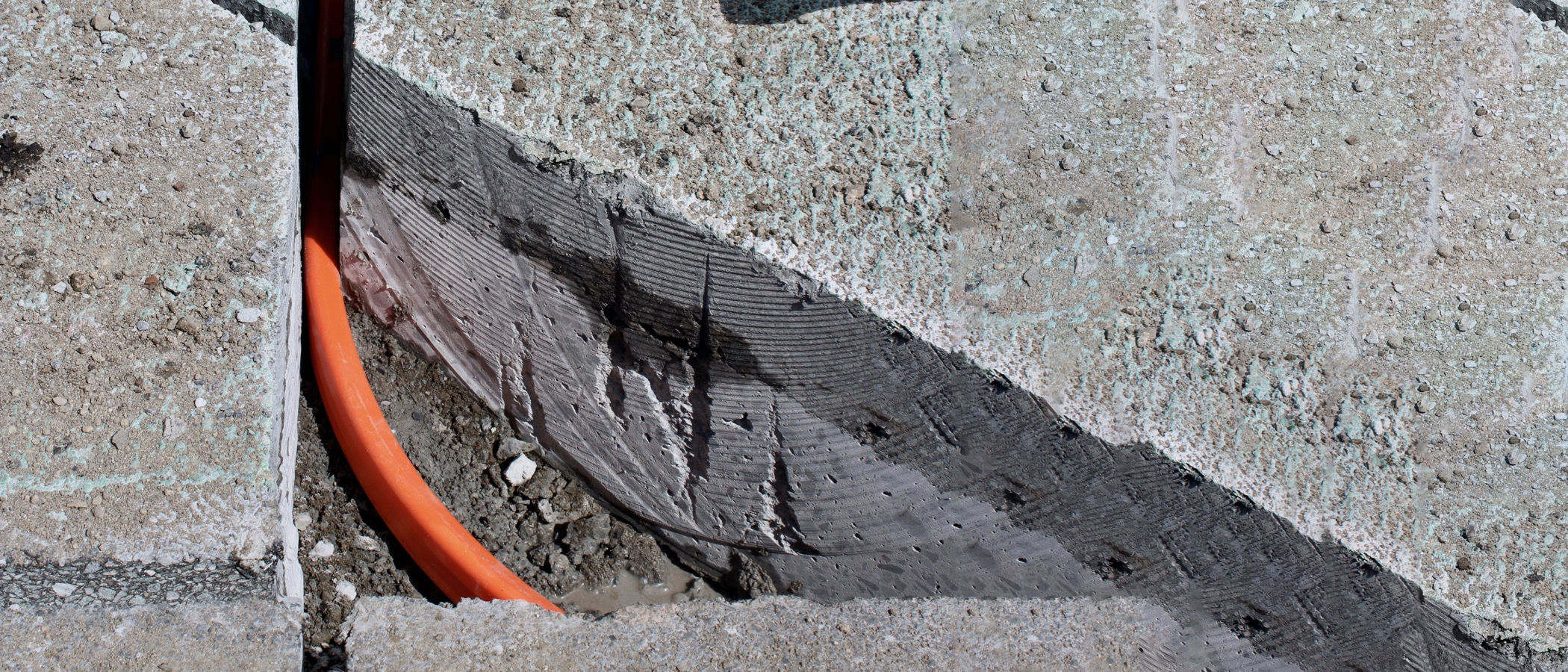

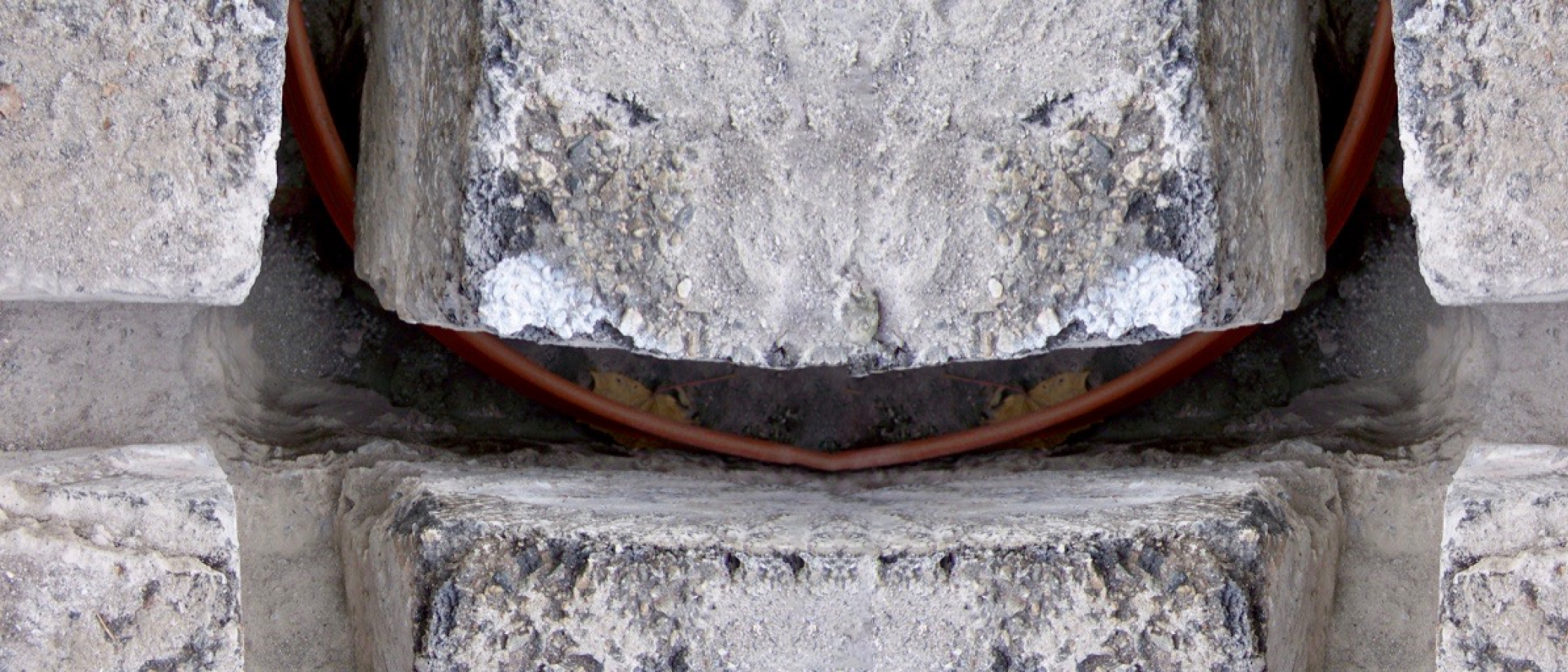

Unterschneidungen

Das flexible HDPE-Leerrohr sollte in langgezogenen Bögen verlegt werden. Das Unterschneiden von Ecken ermöglicht die Einhaltung des Mindestbiegeradius für das Leerrohr.

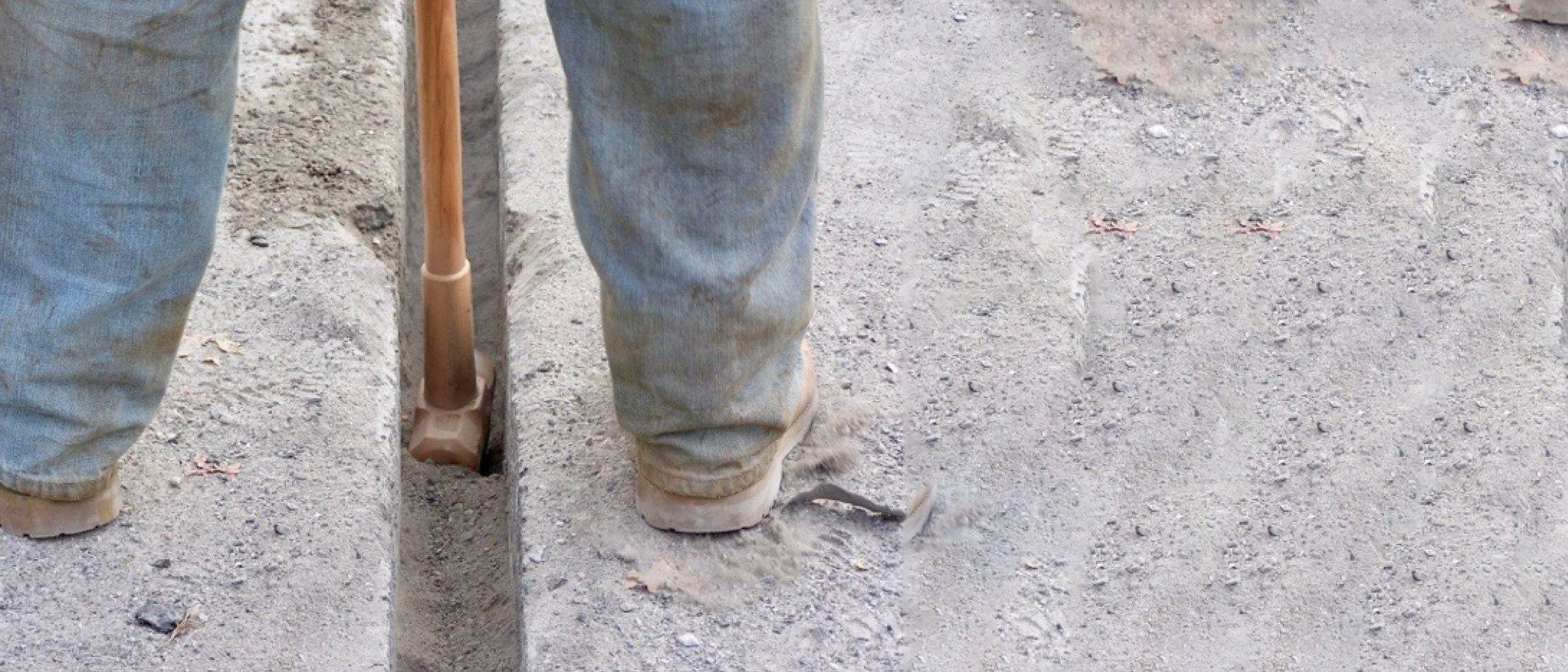

Vorbereitung des Grabens

Das Einbringen eines Sandbetts kann verhindern, dass spitze Steine die Kabeltrasse mit der Zeit beschädigen.

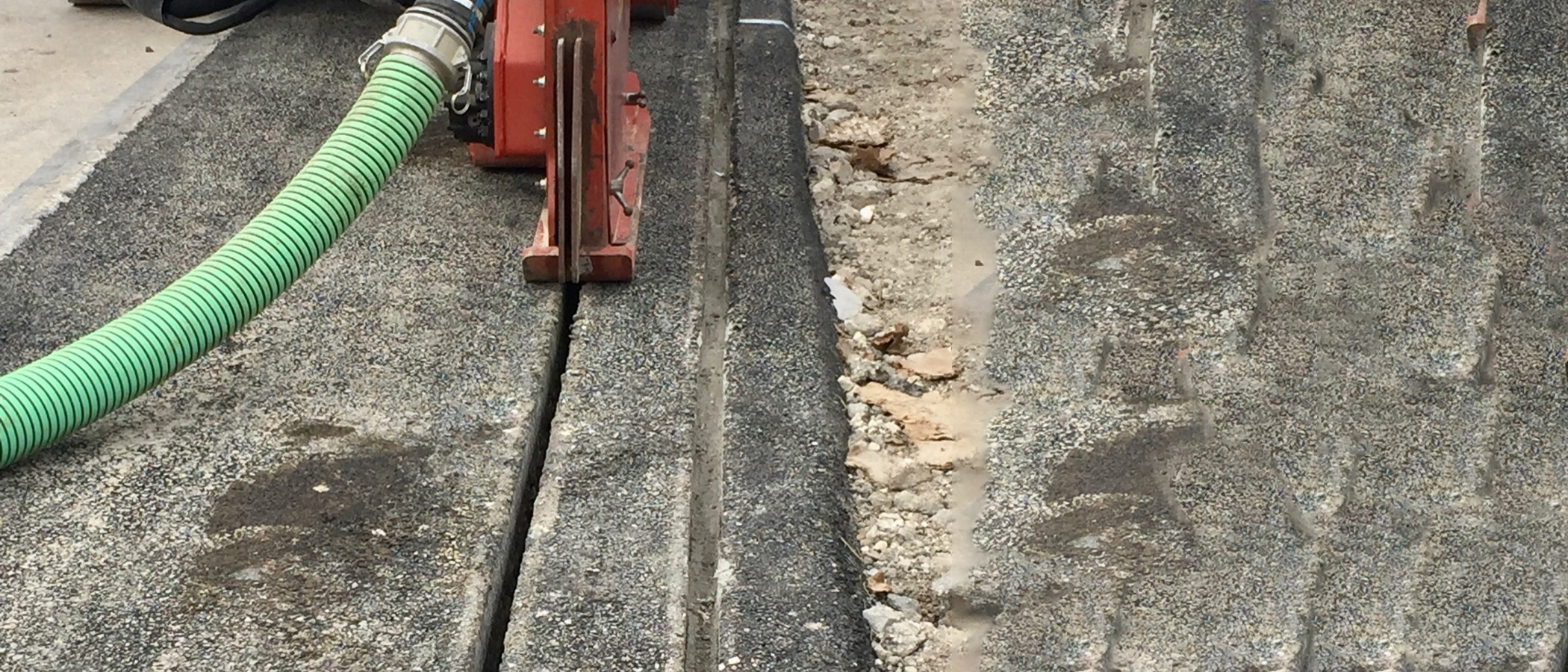

Micro-Trenching

Die Mikro-Gräben sind in der Regel 1,25 bis 5,6 cm breit und zwischen 20 und 40 cm tief. Micro-Trenching beansprucht etwa ein Fünftel der Zeit herkömmlicher Verfahren und kostet etwa ein Drittel.

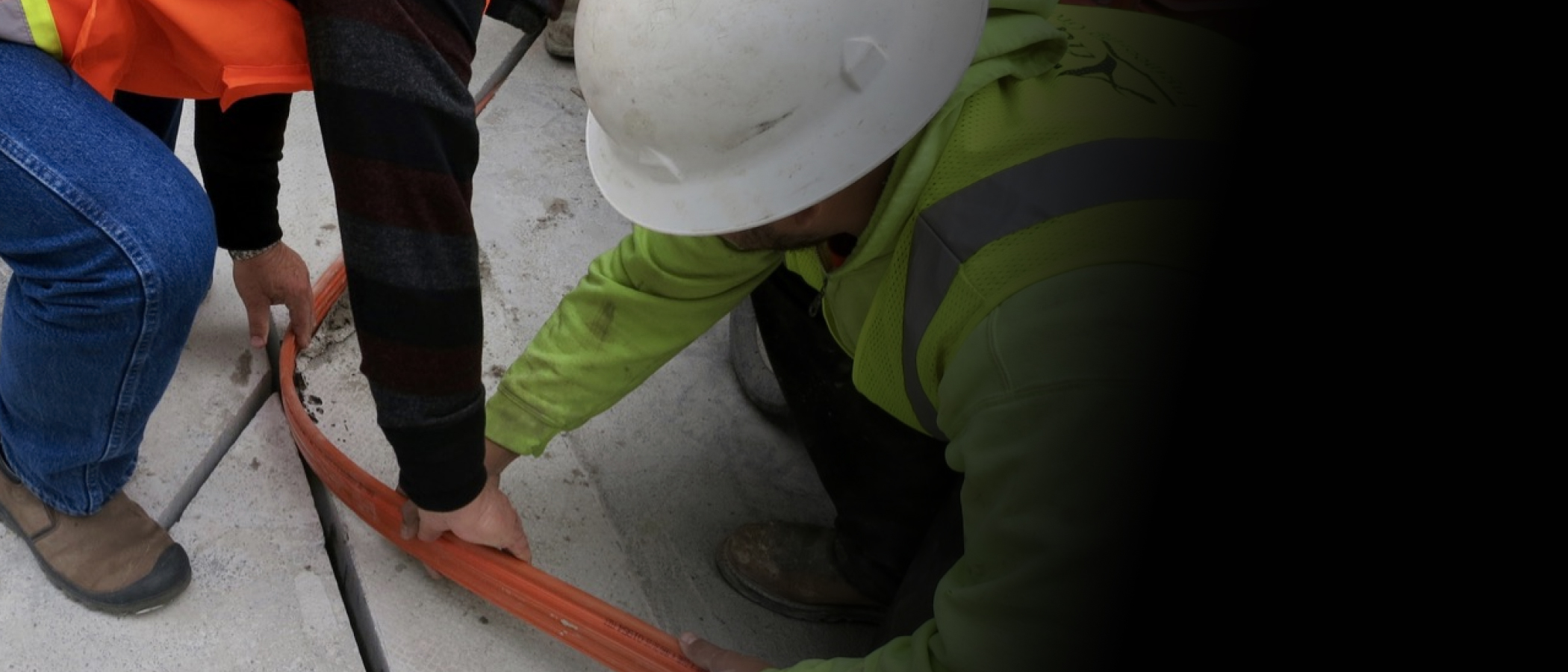

Verlegung des Leerrohrs

Stellen Sie sicher, dass der Grabenverlauf frei von Geröll ist, und legen Sie dann das Mikrorohr bzw. DuraMulti / FuturePath in den Mikrograben. Drücken Sie mit einer Schaufel oder einem anderen geeigneten Gegenstand das Leerrohr bis auf den Boden des Grabens hinunter.

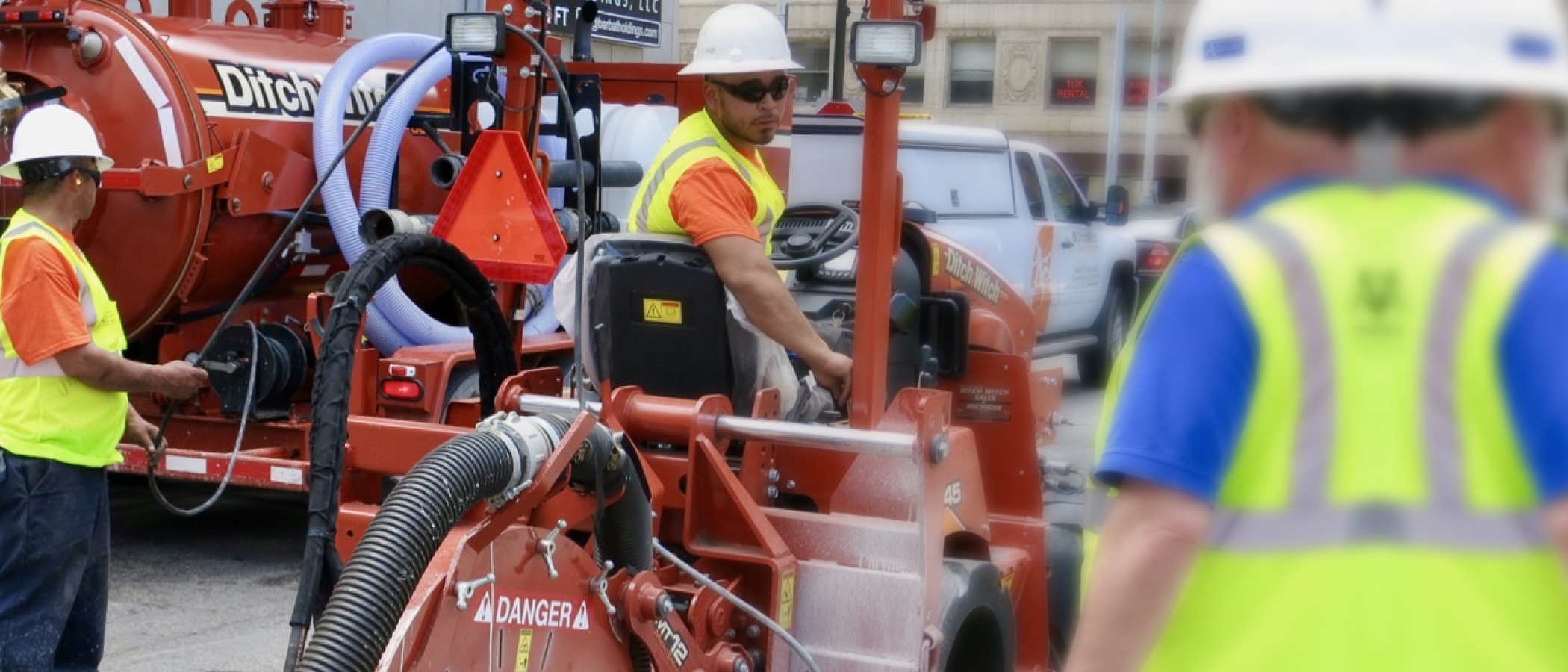

Ausrüstung für das Micro-Trenching

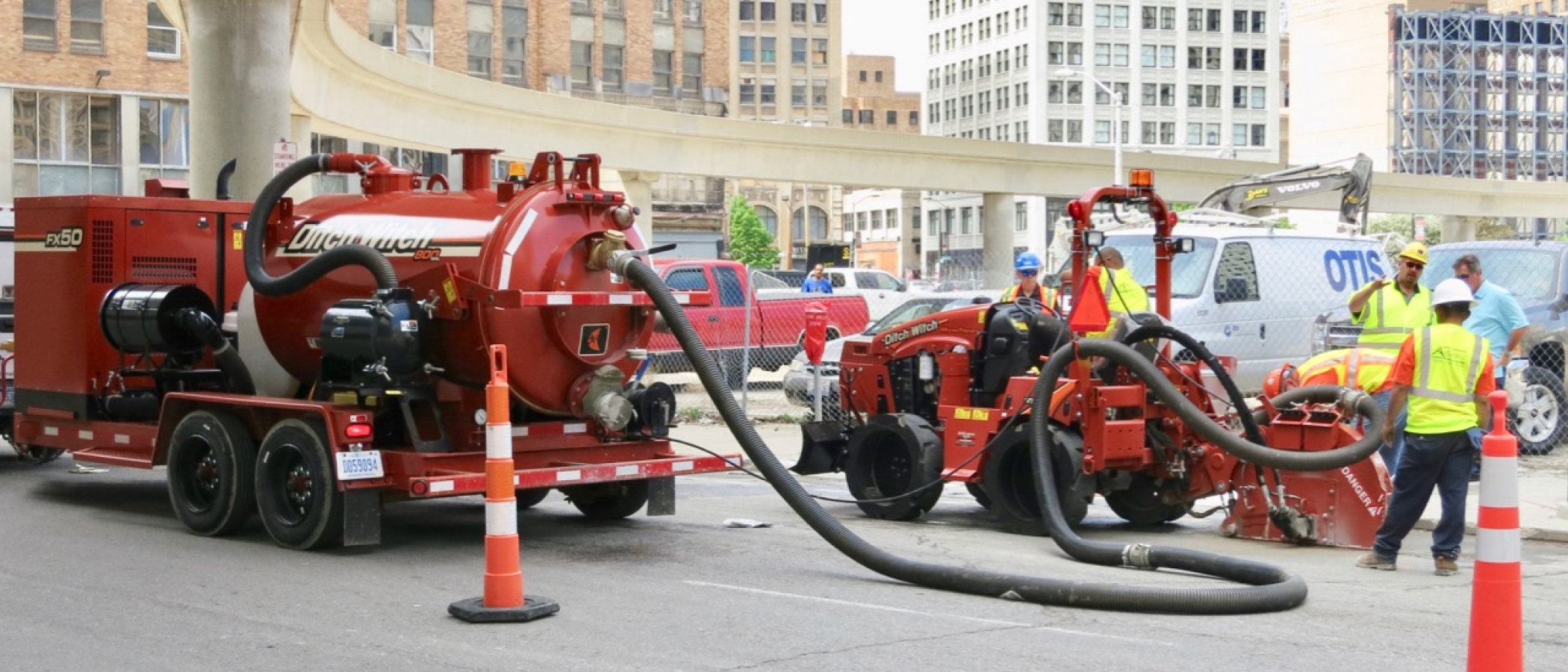

Micro-Trenching erfordert ein System, einschließlich eines Saugbaggers, das den beim Fräsen entstehenden Aushub entfernt.

Ausrüstung für das Micro-Trenching

Ausrüstung für das Micro-Trenching gibt es in vielen Varianten. Die Wahl der richtigen Ausrüstung hängt von mehreren Faktoren ab: Bauform, Ort, Produkt, Abmessungen, Wiederherstellung und weitere baustellenspezifische Spezifikationen.

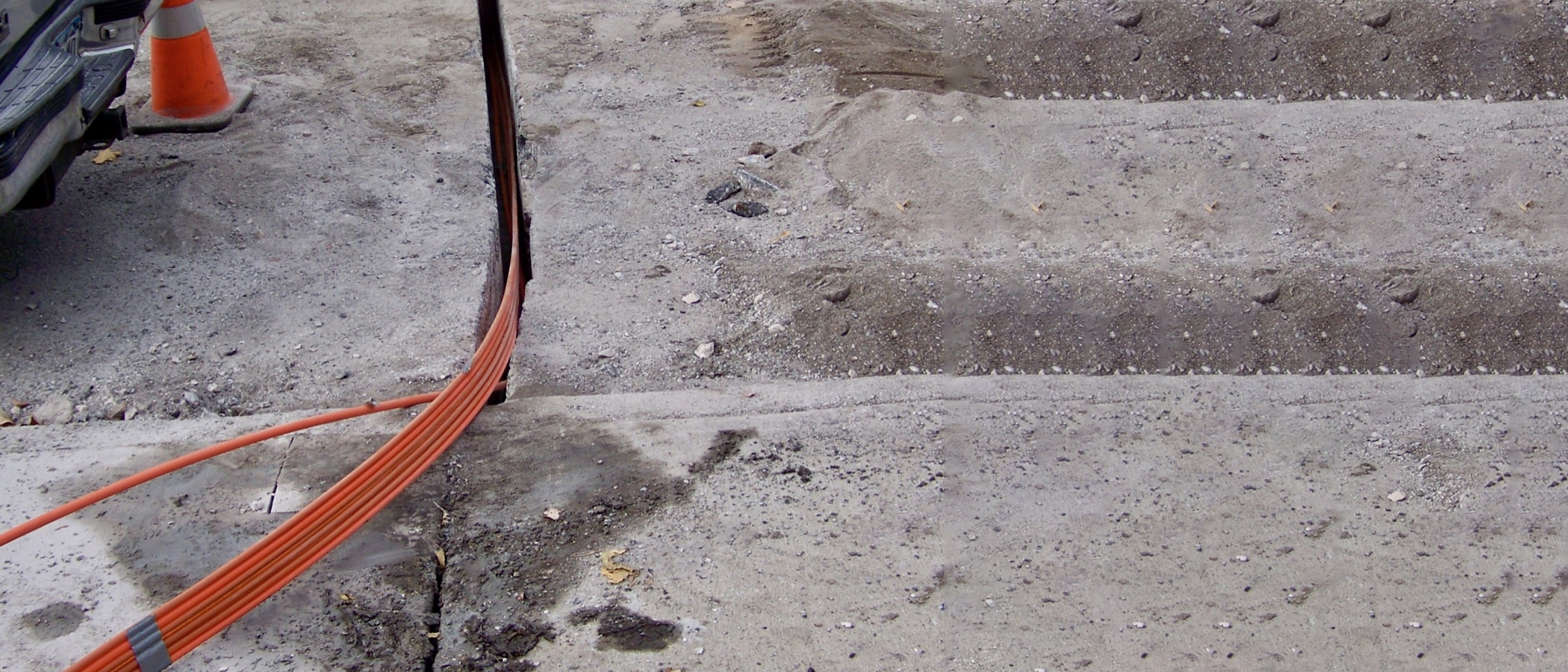

DuraMulti / FuturePath Flex

DuraMulti / FuturePath Flex eignet sich hervorragend für das Micro-Trenching. Es besteht aus bis zu acht Kabelwegen, die von einem HDPE-Netz zusammengehalten werden, was die Trennung und separate Leitungsführung einzelner Leerrohre erleichtert.

Materialien für die Wiederherstellung

Beim Micro-Trenching ist die Wahl des geeigneten Materials für die Wiederherstellung des Verkehrsweges von entscheidender Bedeutung. Sie haben die Wahl zwischen vielen verschiedenen Materialien und jedes Produkt sollte vor der Verwendung auf seine Eignung für den konkreten Ort und das Umfeld geprüft werden.

Warum ein Mikrograben?

Micro-Trenching ist eine Verlegetechnik mit nur minimalen Beeinträchtigungen für die Umwelt. Es produziert weniger Bodenaushub und ist viel schneller als andere Verfahren.

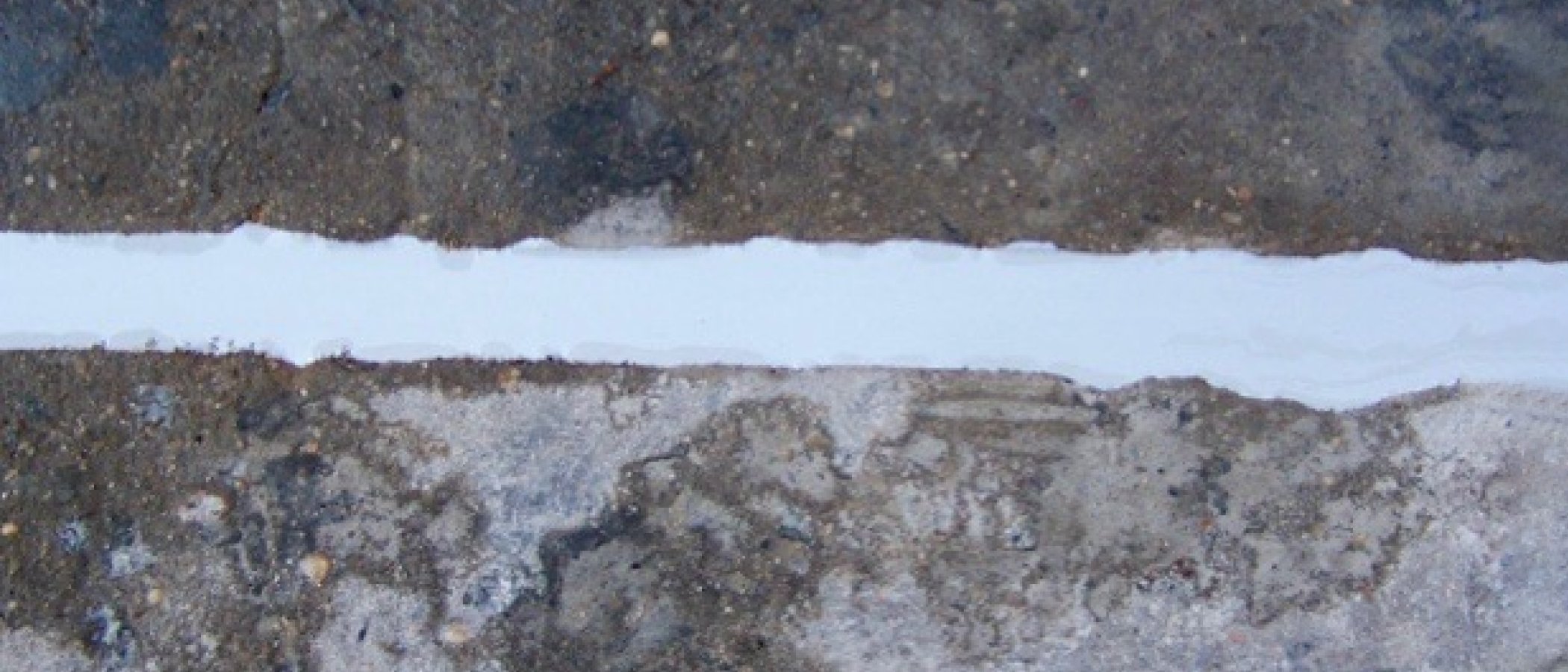

Wiederherstellung mit Asphalt

Wird Asphalt für die Wiederherstellung des Verkehrsweges benutzt, muss das Leerrohr geschützt werden, bis der heiße Asphalt abgekühlt ist. Eine Schicht Sand, fließfähige Füllung oder Schaumstoff sind zur Wärmeisolierung gut geeignet.

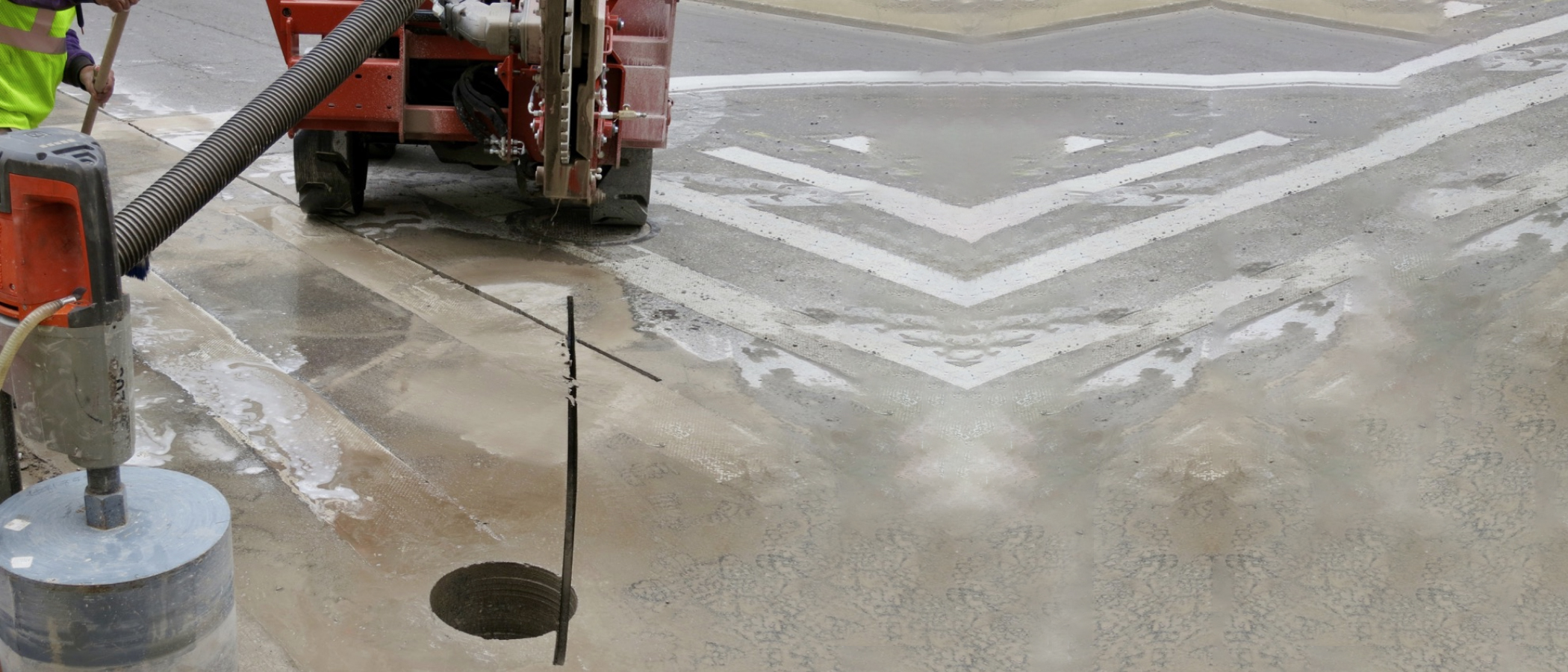

VERWENDUNG EINES MICRO-TRENCHERS

Beim Micro-Trenching wird eine spezielle Ausrüstung eingesetzt, um Mikrogräben exakt in der gewünschten Breite und Tiefe auszufräsen. Welche Ausrüstung für die Maßnahme am besten geeignet ist, hängt von der Art des Straßenbelags ab. Besonders sorgfältig muss die Position von Anschlüssen (z. B. Inspektionsschächte) beachtet werden, die im Verlauf oder angrenzend zum Mikrograben liegen. Der Bodenaushub muss geräumt werden.

WIEDERHERSTELLUNG DES MIKROGRABENS

Im Anschluss an die korrekte Verlegung der Leerrohre oder Mikrorohre im Mikrograben ist die Wiederherstellung der Verkehrsfläche eine kritische Phase, da viele der Asphaltmaterialien sehr heiß sind (100 °C bis 150 °C). Die Leerrohre müssen daher möglicherweise durch eine Sandschicht oder Hinterfüllung geschützt werden. Neuere fließfähige Schüttungen geben nur wenig oder gar keine Wärme ab, erfordern aber eine korrekte Vorbereitung des Leerrohrs und Mikrograbens, spezielle Installationsausrüstung und geschultes Personal.
